襄陽源創電氣有限公司小王告訴我們: 水電阻是一種由電解液形成的電阻，它導電的本質是離子導電。其阻值正比于二塊電極板的距離，反比于電解液的電導率，極板距離和電導率都便于控制。

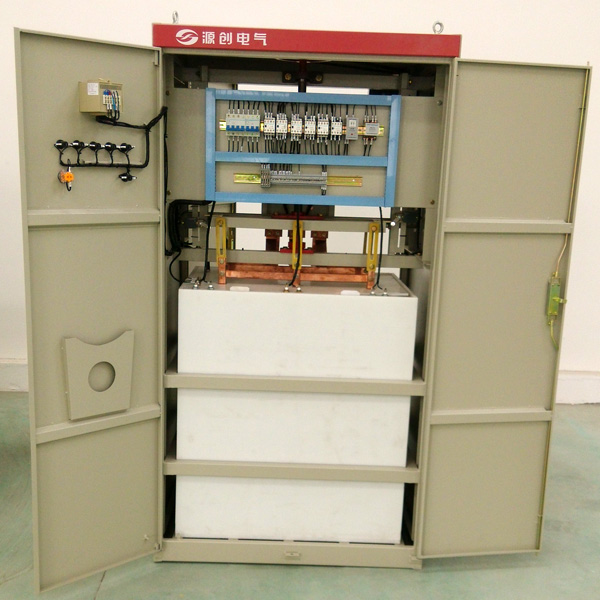

　　水電阻箱



　　水電阻的配制



　　1、配液用水：一般選用經過凈置后去掉沉淀物的生活用水即可。



　　2、水電阻溶劑即電阻粉，由生產廠商提供。



　　3、水電阻阻值計算



　　水電阻RO的確定： RO=0.577*U2e/I2e·KF·kt/kM 式中：U2e：電機轉子回路的開路電壓（V）I2e：電機轉子回路的額定電流（A）KF：電機功率容裕倍數。（KF=1.1-1.3,取1.2） kt：溫度倍數。(kt=1.1-1.3,取1.2) kM：起動轉矩倍數。(kM=1.1-1.3,取1.2) 根據實際情況，我們將上述公式進行簡化后： RO=0.7*U2e/I2e 式中：U2e：電機轉子回路的開路電壓（V） I2e：電機轉子回路的額定電流（A）



　　4、水電阻的配制：



　　①先將動極板置于起動位置，將準備好的水注入到水箱規定位置的2/3左右，注意三格液位要基本相等；



　　②將配制好的溶液注入水箱中；



　　③分別向液阻箱中加水至要求液位；



　　④扳動試驗按鈕，使極板上下運動二、三次，使箱內電阻液攪拌均勻；



　　⑤液體電阻的測量：將液體電阻的活動極板移到起動位置后，通過自耦變壓器給每相動靜極板之間通過50Hz電，電流從0開始逐漸正大至5A左右電流I（A），記下電流表A的讀數，并測量?jī)蓸O之間壓降V（V），測液體電阻值為： R（Ω）=V（V）/I（A)



　　⑥電阻的調整如偏大應增大電阻液濃度，否則應降低其濃度，調節方法是用軟管抽出部分溶液加水或電液粉（電解粉)。



　　水電阻自動控制原理



　　a） 改變極板的距離：隨著電機轉速的升高，離心力加大，水電阻極板距離逐步減少，并在電機轉速達到電機額定轉速經過一段延時后，將水電阻極板距離降為零。



　　b） 改變水電阻的溫度：水電阻通過電流后溫度自動升高，在水電阻負溫度特性的作用下，電阻逐步減少。



　　水電阻的應用



　　1.適用于三相交流0.4KV、3KV、6KV、10KV，額定功率90-20000KW的鼠籠式異步電動機、繞線式異步電動機或同步電動機的軟起動與保護。



　　2.然后一般在小型發電站用得多，主要是在外大電網停電的情況下，拖住發電機的轉速，使其不至于發生空載飛車事故。
