高壓鼠籠型電機水阻柜工作原理及接線圖

發布時間：2017-05-18

瀏覽量：0

發布人：未知

分享到

　　襄陽源創電氣有限公司小王告訴我們:水阻柜也可稱：水電阻啟動柜、液阻柜、水電阻啟動柜、水阻軟啟動柜、液體電阻啟動柜、液態電阻軟起動柜等等，是位于有著”電氣之鄉“之稱的湖北襄陽源創電氣主導產品之一,專業生產各種類型高低壓水阻柜,擁有十幾年生產及銷售經驗,技術過硬,質量可靠,值得信賴,

　　水阻柜用途？水阻柜工作原理？水阻柜接線圖？在這里一一大家介紹：

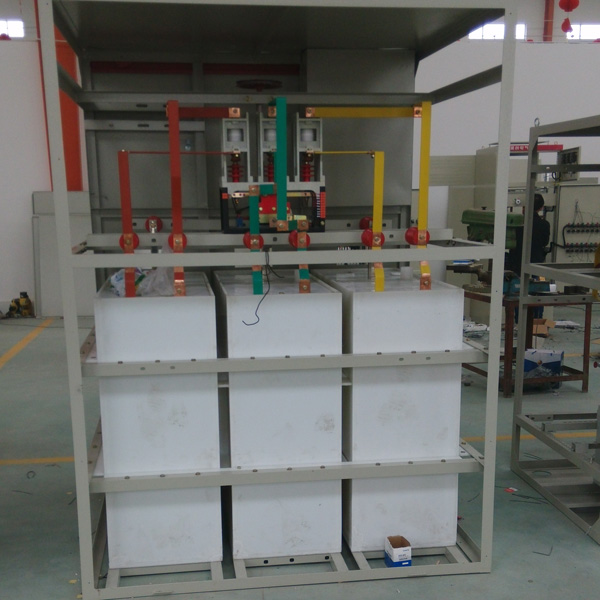

　　鼠籠型電機水阻柜接線圖

　　水阻柜接線圖

　　高壓籠型電機水阻柜工作原理

　　—,水阻柜用途

　　ZYQL高壓籠型電機液體電阻啟動柜,是利用液體電阻容量大,阻值易調整等特點,專為大中型高壓鼠籠交流異步電動機或異步起動的高壓同步電動機設計的液體電阻起動器。它是在電機定子回路中串入液體電阻,通過對液體電阻值和起動時間的控制,實現鼠籠電機的平滑無沖擊降壓起動。

　　該起動器選配高壓液體電阻的容量,可適用于3KV-10KV,功率范圍到20000KW甚至更大容量電機的降壓起動。

　　二,水阻柜工作原理

　　ZYQL高壓鼠籠型電機水阻柜是采用特種介質的水溶液作為電阻,在特殊設計的高壓液阻箱中引入極板作電極串入電機定子回路中,電機起動時,由一小功率伺服電機帶動極板移動來改變極板的相對位置,使（串入定子回路的）液體電阻由大到小作無極變化,從而使低電流平滑起動。

　　三,環境條件

　　周圍空氣溫度：（－20－＋40）℃

　　相對濕度：≤90％

　　海拔高度：≤2O00m

　　安裝場所無顯著搖動和沖擊振動；無腐蝕性氣體；安裝傾斜度≤5℃

　　四,技術參數

　　額定電壓（KV）：3,6,10

　　工頻耐受電壓（KV/Min）：32,42（相對地）15,18（相對相）

　　起動電流倍數：2－4.5le

　　起動時間（S）：30－120（可調）

　　電液正常工作溫度（℃）：O－70

　　連續啟動次數（次）：3－4

　　柜體防護等級： IP30;

　　五,性能特點

　　起動過程中,起動電流基本保持不變,可控制在額定電流的2-4.5倍；

　　起動平滑,電機的起動轉矩由小到大逐步增高,使機械設備起動平穩,無沖擊,無嘯叫,且機械設備能平穩越過諧振轉速,使設備免受傷害；

　　可連續起動3-4次,不會被燒毀；

　　具完善的報警提示功能和電動機保護功能,安全可靠；

　　結構簡單,可靠,安裝,維護方便。

　　六,訂貨須知

　　提供電機型號,額定功率,額定電壓,額定電流,定子接法（Y,△）星點可否打開；

　　提供電機拖動的負載特征（工況說明）；

　　起動柜與星點短接柜或高壓起動控制的進出線方式；

　　是否成套訂貨,成套訂貨包括：高壓液阻起動柜,高壓起動控制柜（或星點短接柜）,高壓開關柜；

　　注明高壓起動控制柜,高壓開關的柜型（GG-1A,XGN2,KYN28等）；

　　若有其它特殊要求,請在訂貨時與公司申明或協商。

　　【源于科技，創新不止。襄陽源創電氣有限公司聯系電話：13508662630。】
