在工業生產中，繞線式異步電動機被廣泛應用，而它在啟動時造成的電網激蕩，也讓周邊的用電設備頗受影響，同時過載的電流也會損害電動機本身。

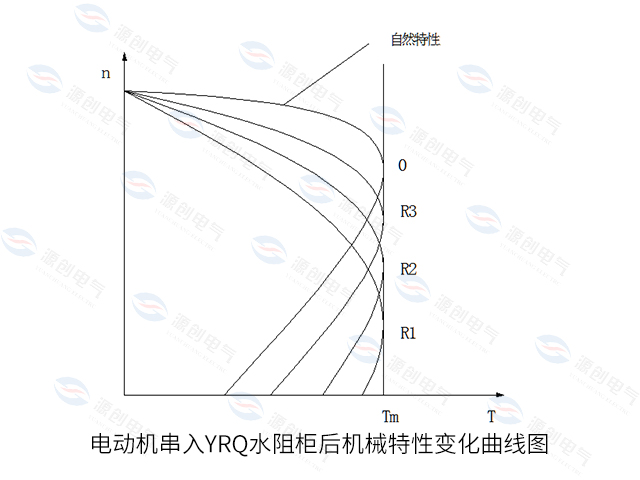

為了解決這些問題，我們?cè)陔娋W(wǎng)電壓及頻率不變的前提下，在轉子回路中串入電阻(一般使用的就是YRQ系列水阻柜)，可以明顯改善電動機的起動轉矩，其機械特性如下圖所示。

從上圖我們可以看出，在繞線式電動機轉子回路串入適當?shù)碾娮瑁环矫婵梢詼p小起動電流，另一方面又可以增加起動轉矩，由此可見我們?nèi)裟茏尨朕D(zhuǎn)子回路中電阻隨電動機轉速增加而相應減小，那么我們就能在起動過程中始終使電動機獲得較大起動轉矩及最小起動電流。

YRQ系列液體電阻起動柜就是利用這一原理，在被控繞線電動機的轉子回路中串入特殊配制的電解液作為電阻，并通過調整電解液的濃度及改變兩極板的距離使串入電阻阻值在起動過程中始終滿足電機機械特性對串入電阻值的要求，從而使電動機獲得最大起動轉矩及最小起動電流，進而平穩起動。

具體工作過程是：在主電機起動前，液體電阻自動投入；主電機起動時，動極板在一小功率伺服電機的帶動下緩慢移動，改變兩極板之間的距離，使串入轉子回路的液體電阻阻值變化滿足上述條件，電機轉速升高。當兩極板之間距離最小時，電機轉速達到額定轉速，將液體電阻短接，完成起動過程，轉入運行狀態。

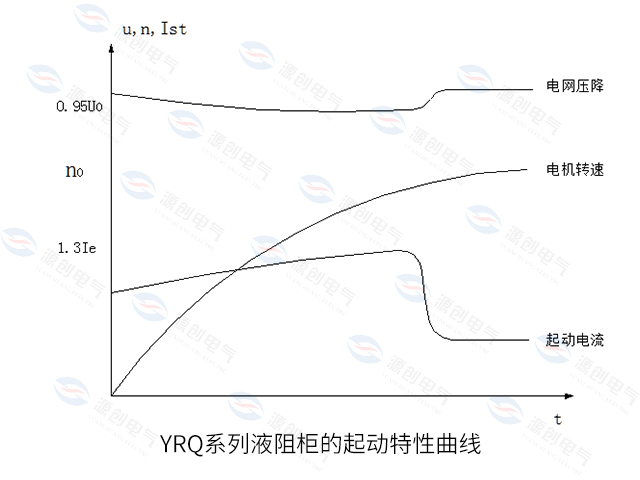

從上述過程可以看出，在其他條件不變的情況下，由于串入轉子回路中的液體電阻的阻值近似滿足了電機機械特性的要求，所以起動轉矩基本保持最大，電流基本保持在較小水平，其起動時起動特性曲線如下圖。

使用YRQ系列液體電阻起動器可以使電動機在起動過程中，加速均勻，電流沖擊小，起動過程平穩，電網壓降小。
