高壓開關柜是由源創公司按一定的接線方案要求，將開關電器、母線(匯流排)、測量儀表、保護及輔助裝置等組裝在封閉的金屬柜中，構成成套式配電裝置。這

種裝置結構緊湊，便于操作，有利于控制和保護變壓器、高壓線路及高壓用電設備。

高壓開關柜按結構可分為固定式和手車式兩大類型。我國為了采用IEC標準，目前廣泛使用的固定式高壓KGN—10型銷裝固定式金屬封閉式配電柜將取代(6—LA等型，并將以KYN-10型和JYN-10型取代GC-10型。這種配電柜適用于工礦企業電壓3~10kv單母線系統作為接受和分配電能。

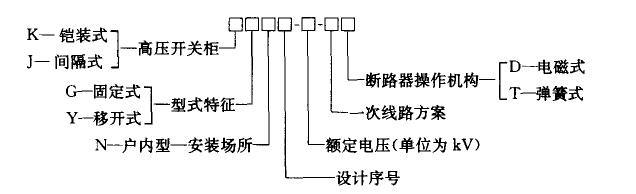

高壓開關柜型號含義如下：

1．固定式

固定式高壓開關柜多為金屬封閉式開關柜，現場安裝，工作量較大，檢修不便。

但其制造工藝簡單，節省鋼材，價格便宜，因而一般工廠和大型建筑設施多采用固定式開關柜。

金屬封閉式配電柜內用鋼板隔分開為3個部分，上部是主母線和母線隔離開關，中部為少油，下部為線隔離開關，正面左上方為繼電器室，下方為端子室，左傭端子板上裝有油斷路器。用來隔離開關的操動機構及其機械的連鎖裝置。

固定式開關柜的主要開關設備一般可選用SN系列的少油斷路器或ZN系列的，靠墻安裝。

2．手車式

手車式高壓開關柜由手車室、主母線室、小母線室、儀表繼電器室、電流室組成。其特點是斷路器及操作機構均裝于車上，檢修時特小車拉出柜外，推人同類型的備用小車，使維修和供電兩不誤，不但維修安全，又減少了停電時間。

手車式開關柜的主要開關設備一般可選用ZN系列的真空斷路器，該型開關柜為戶內裝置，不靠墻安裝。

3．金屬銷裝移開式金屬銷裝移開式高壓開關柜結構上分為柜體和可移開部件(小車)兩部分。柜體是由薄鋼板構件組成的裝配式結構，柜內由接地的薄鋼板分閑為主母線室、小車室、電纜()室、繼電器室。小車是懸掛中置式結構，小車的滾輪、導向裝置、接地裝置等均設置在小車的兩傭中間。根據小車所配置的主回路電器的不同，小車可分為斷路器小車、小車、隔離小車和計量小車。

4．高壓開關柜的“五防”功能

(1)防止誤跳、誤合斷路器；

(2)防止帶負荷分、合隔離開關：

(3)防止帶電拆掛地線；

(4)防止帶接地線合隔離開關；

(5)防止人員誤人帶電間隔。

低壓開關柜也是按一定的接線方案要求將有關的設備組裝而成的成套裝置。適用于三相交流系統中，額定電壓500v及其以下，額定電流1500A及其以下低壓配電室供及照明配電之用。一般作為動力和照明等配電線路的配電設備。

低壓開關柜又稱低壓配電拒，低壓配電屏裝有刀開關、熔斷器、自動開關、交流、電流互感器、電壓互感器等，按需要可組成各種系統。低壓配電屏有離墻式和靠堵式及抽屜式三種類型。

1．離墻式低壓配電屏

離焰式低壓配電屏可以雙面進行維護，所以檢修方便，但是不宜安裝在有導電塵埃或能腐蝕金屬和破壞絕緣的氣體的場所，也不宜安裝在有爆炸危險的場所。型號有T1-10型低壓配電屏。

2．靠墻式低壓配電屏

靠墻式低壓配電屏由于維修不方便，只適用于場地較小的地方。靠墻式低配電屏常用型號有BDL-12型。

3．抽屜式抽屜式低壓配電屏是將主要設備裝在抽屜內或手車上，其封閉性好，可靠性高。

故障或檢修時通過備用抽屜或手車可立即更換故障的回路單元，以便迅速恢復供電，既提高了供電可靠性又便于設備檢修。但是，它與固定式相比設備費用高，結構復雜，鋼材用量多。抽屜式低壓開關柜離墻安裝，元件配有固定式、抽屜式和手車式等。抽屜低壓配電屏有BF℃-1、DP℃-2及BK-15型等。

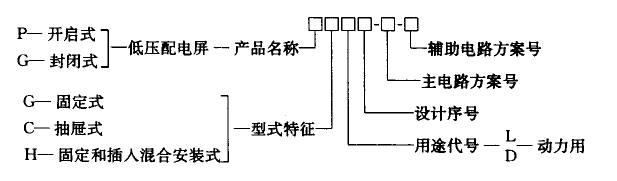

低壓配電柜型號含義如下：
