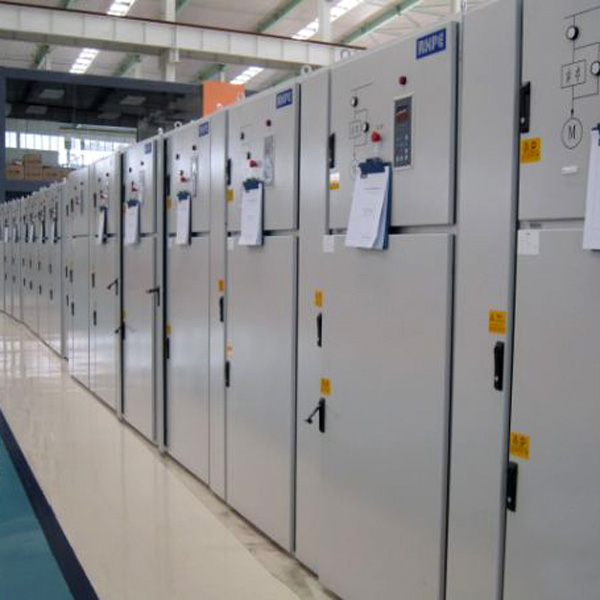

襄陽源創電氣有限公司小王告訴我們:1 、什么是軟啟動器



　　軟起動器是一種集電機軟起動、軟停車、輕載節能和多種保護功能于一體的新穎電機控制裝置，國外稱為Soft Starter。它的主要構成是串接于電源與被控電機之間的三相反并聯閘管交流調壓器。改變晶閘管的觸發角，就可調節晶閘管調壓電路的輸出電壓。在整個起動過程中，軟起動器的輸出是一個平滑的升壓過程（且可具有限流功能），直到晶閘管全導通，電機在額定電壓下工作。運用不同的方法，控制三相反并聯閘管的導通角，可以使被控電機的輸入電壓按不同的要求而變化，就可實現不同的功能。



　　2、軟啟動器工作原理和主接線圖



　　軟啟動器的工作原理：



　　軟啟動器采用三相反并聯晶閘管作為調壓器，將其接入電源和電動機定子之間。這種電路如三相全控橋式整流電路，主電路圖見圖1。使用軟啟動器啟動電動機時，晶閘管的輸出電壓逐漸增加，電動機逐漸加速，直到晶閘管全導通，電動機工作在額定電壓的機械特性上，實現平滑啟動，降低啟動電流，避免啟動過流跳閘。待電機達到額定轉數時，啟動過程結束，軟啟動器自動用旁路接觸器取代已完成任務的晶閘管，為電動機正常運轉提供額定電壓，以降低晶閘管的熱損耗，延長軟啟動器的使用壽命，提高其工作效率，又使電網避免了諧波污染。軟啟動器同時還提供軟停車功能，軟停車與軟啟動過程相反，電壓逐漸降低，轉數逐漸下降到零，避免自由停車引起的轉矩沖擊。



　　軟啟動和軟停車的電壓曲線圖：



　　3軟啟動器的啟動方式



　　軟起動器是一種集電機軟起動、軟停車、輕載節能和多種保護功能于一體的新穎電機控制裝置，國內軟起動器以和平hps2系列軟起動器為有名，它的主要構成是串接于電源與被控電機之間的三相反并聯閘管及其電子控制電路。軟啟動器一般有下面幾種啟動方式：



　　(1)斜坡恒流軟啟動;



　　(2)斜坡升壓軟啟動;



　　(3)階躍啟動;



　　(4)脈沖沖擊啟動。



　　4軟啟動器的選用



　　（1）選型：目前市場上常見的軟啟動器有旁路型、無旁路型、節能型等。



　　根據負載性質選擇不同型號的軟啟動器。



　　旁路型：在電動機達到額定轉數時，用旁路接觸器取代已完成任務的軟啟動器，降低晶閘管的熱損耗，提高其工作效率。也可以用一臺軟啟動器去啟動多臺電動機。



　　無旁路型：晶閘管處于全導通狀態，電動機工作于全壓方式，忽略電壓諧波分量，經常用于短時重復工作的電動機。



　　節能型：當電動機負荷較輕時，軟啟動器自動降低施加于電動機定子上的電壓，減少電動機電流勵磁分量，提高電動機功率因數。



　　（2） 選規格：根據電動機的標稱功率，電流負載性質選擇啟動器，一般軟啟動器容量稍大于電動機工作電流，還應考慮保護功能是否完備，例如：缺相保護、短路保護、過載保護、逆序保護、過壓保護、欠壓保護等。
