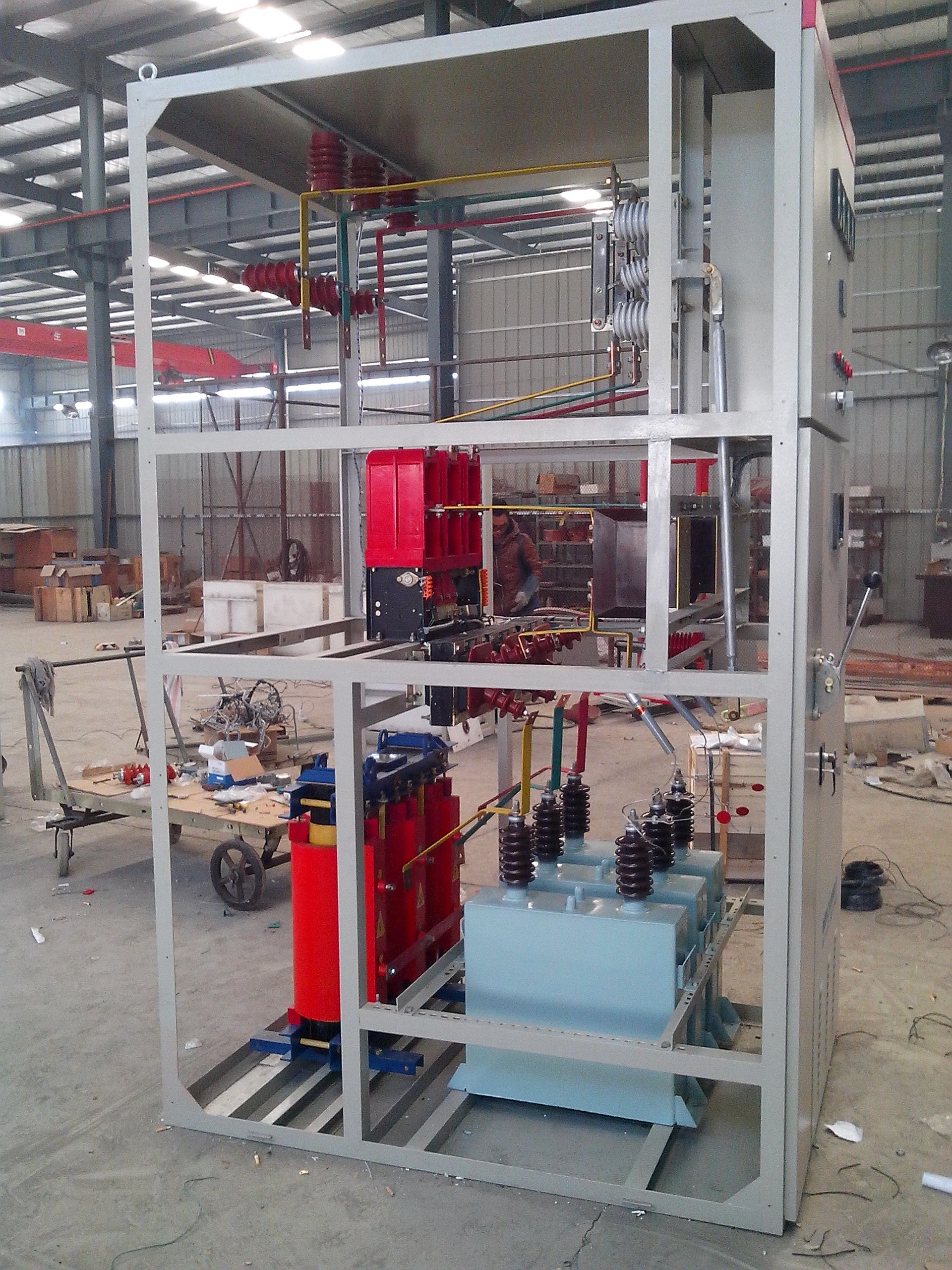

襄陽源創電氣有限公司小王告訴我們:高壓電容補償柜容量計算方法 無功補償容量應如何計算？



　　kvar（千乏）和電容器容量的換算公式為（指三相補償電容器）： Q=√3×U×I



　　I＝0.314×C×U/√3 C=Q/(0.314×U×U)



　　上式中Q為補償容量，單位為Kvar，U為額定運行電壓，單位為KV，I為補償電流，單位為A，C為電容值，單位為F。式中0.314＝2πf/1000。



　　例如：一補償電容銘牌如下:



　　型號:BZMJ0.4-10-3 （3三相補償電容器）。 額定電壓:0.4KV 額定容量:10Kvar 額定頻率:50Hz



　　額定電容:199uF (指總電容器量，即相當于3個電容器的容量)。 額定電流:14.4A



　　代入上面的公式，計算，結果相符合。



　　補償電容器：主要用于低壓電網提高功率因數，減少線路損耗，改善電能質量



　　200千瓦變壓器無功補償柜匹配電容多少合理



　　一般來說,對于電動機類型的功率負荷,補償量約為40%,對于綜合配變,補償量約為20%. 如果知道未補償前的功率因數,那么根據公式即可以算出具體的補償量。



　　一般來說,配電變壓器的無功補償容量約為變壓器容量的20%～40%，對于200KVA的配電變壓器,補償量約為40Kvar～80Kvar。準確計算無功補償容量比較復雜，且負荷多經常變化，計算出來也無太大意義。一般設計人員以30%來估算，即選取60Kvar為大補償容量，也就是安裝容量。



　　電容器補的太少，起不到多大作用，需要從網上吸收無功，功率因數會很低，計費的無功電能表要“走字”，記錄正向無功；電容器補的太多，要向網上送無功，網上也是不需要的，計費的無功電能表也要“走字”，記錄反向無功；供電企業在月底計算電費時，是將正向無功和反向無功加起來算作總的無功的。



　　供電企業一般將功率因數調整電費的標準定為0.9。若月度平均功率因數在0.9以下，就要罰款，多支出電費；若月度平均功率因數在0.9以上，就受獎勵，少支出電費；
