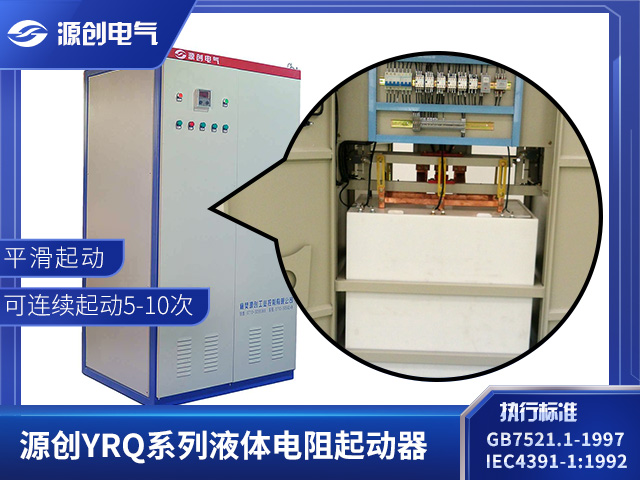

液阻軟啟動柜運行過程：
     電機開關柜合閘的同時，液阻軟啟動柜接收到真空斷路器運行信號，動極板自上而下開始運行，在設定的時間內電阻值逐漸下降，當電阻接近于零時，安裝在液阻軟啟動柜內的真空接觸器吸合，電機啟動完成，經過幾秒后，動極板自動復位至原始狀態，等待一下次啟動。如液阻柜在預定的時間內起動沒有完成就會發出一個故障報警信號，自動切斷開關柜，確保電機不開路。

     繞線式異步電動機高低壓水阻柜啟動近年來被廣泛運用，一般負載：風機，球磨機，熱磨機，立磨機，扎鋼機，水泵，輥壓機，空壓機，壓縮機，煤磨機，高壓水阻柜，鋼管機，扎機，等等高低壓電動機重載起動。

     球磨機專用高壓水阻啟動柜的工作原理
    而球磨機所負載大多為繞線式異步電動機，所配水阻柜一般為繞線式電機水阻柜，其工作原理為：在控制系統內并聯電液變阻器，在啟動過程中，將液態電阻串入電機轉子回路中中，實現限流，在啟動完成后將它短接。電阻值的可變性是靠改變兩電極板之間的距離實現的，電機轉速隨著電阻值的減小平滑升高，借以維持或增加起動力矩，達到軟啟動的目的，并為短接時不產生電流沖擊準備條件。
