水阻柜的作用及區別

發布時間：2021-07-17

瀏覽量：0

發布人：未知

分享到

水阻柜不同名稱：水阻柜，液阻柜，水電阻，液態軟啟動裝置。

水阻柜作用：使電機啟動過程平滑軟起動，起動電流小，平滑無沖擊。

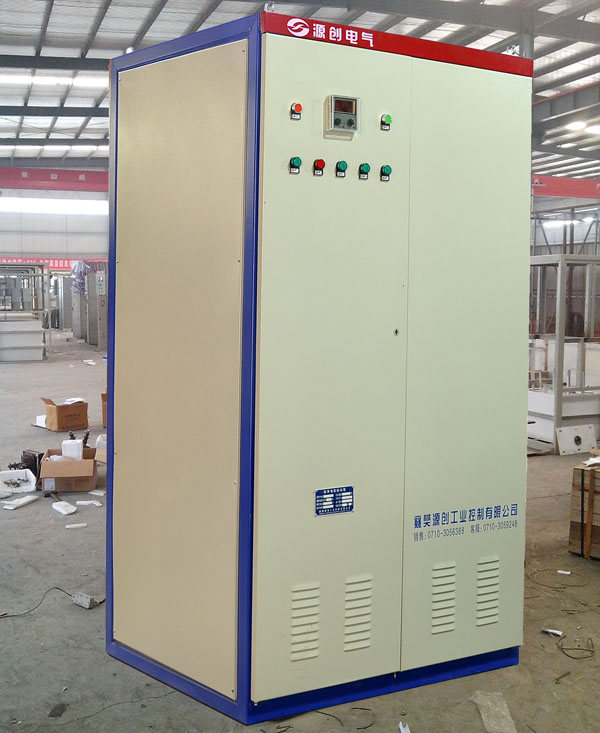

YQR系列繞線式液體起動柜（轉子起動柜）
繞線式異步起動柜轉子上的三相繞組一般接成星形，在正常運行時，三相繞組通過集電環彼此短接得的情況下起動起動柜，定，轉子繞組中會有很大的電流通過。另外，由于剛啟動時轉子電路的功率因數很低，初起動轉柜比較小，往往不能滿足要求，為了改善起動特性，一般采用各種措施。常見的有：頻敏變阻器，金屬電阻，液體電阻起動器。

對于繞線轉子異步電動機來說，當電網電壓及頻率不變時，在轉子回路中傳入電阻后，可以改善電動機的啟動轉矩，

繞線式水阻柜與鼠籠式水阻柜的區別：

繞線式轉子：繞組和定子繞線相似，三相繞線連接成星型，三根端線連接到裝在轉軸上的三個銅滑環上，通過一組電刷與外電路相連接。

鼠籠式電機結構簡單，價格低。繞線式電動機結構復雜，價格高繞線式電動機結構復雜，繞線式電動機因?yàn)槠鋯?dòng)，運行的力矩較大，一般用在重載負荷中。

鼠籠式異步電動機：轉子繞組不是由巨人、絕緣導線繞制而成，而是鋁條或銅條與短路環焊接而成或鑄造而成。

鼠籠式異步電動機的轉子繞組因其形狀象鼠籠而得名，它的結構是嵌入線槽中銅條為導體，銅條的兩端用短路環焊接起來。中小型鼠籠式異步電動機采用較便宜的鋁替代銅，將轉子導體，短路環和風扇等鑄成一體，成為鑄鋁鼠籠式轉子。

鼠籠式轉子，用銅條安裝在轉子鐵芯槽內，兩端用端環焊接，形狀像鼠籠。
