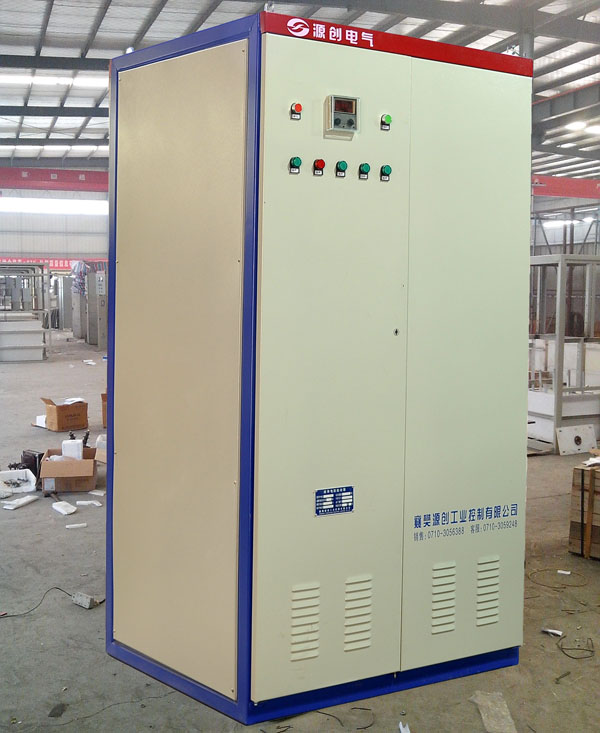

水阻柜中關于電壓偏差和電壓損失的理解

發布時間：2021-06-17

瀏覽量：0

發布人：未知

分享到

關于“電壓偏差”和“電壓損失”的理解，做水阻柜的朋友不要忽略了，配電線路長度對線路壓降所造成的影響，所以配電設計中除了負荷計算、照度計算、短路計算等外，還有個基本功要掌握，即電壓損失計算。在此之前，我們要弄明白“電壓偏差”和“電壓損失”的概念，不然將會出現認知上的錯誤，從而造成過度設計。
（1）電壓偏差
實際運行電壓對系統標稱電壓的偏差相對值，以百分?jǐn)?shù)表示：
實際運行電壓為用電設備端子處的實測電壓值。標稱電壓如：35kV， 10kV， 380V， 220V等。
依據《供配電系統設計規范》 GB50052中有關電能質量的條文要求，用電設備（如電動機）端子處電壓偏差允許值為±5%額定電壓。
（2）電壓損失=電壓降≠電壓偏差
線路電壓損失與電壓偏差都是基于標稱電壓的百分?jǐn)?shù)，單位是一樣的。電壓偏差是針對[用電設備端子處]或[供電電壓]的概念。從電壓偏差的計算公式，可看出兩者的關系：
（3）線路電壓損失的確定
依據規范要求，用電設備（如電動機）端子處電壓偏差允許值為±5%額定電壓；假定變壓器低壓側母線處的運行電壓為400V；試問線路電壓損失的允許值是多少?
1.線路首端的電壓偏差：
2.電壓損失的允許值=線路首端的電壓偏差-用電設備端子處電壓偏差=5%-（±5%）= 0%～10%，也就是說此情況下線路電壓損失可以大到10%。
（4）結論
一般設計中線路電壓損失允許值的取值為 5%，這是出自《工業與民用配電設計手冊》而來的，但手冊中注明了，此值是在缺乏詳細計算資料時的參考值。
所以水阻柜常規設計時取 5% 沒問題，但對于有較長供電線路的且不經常使用的用電設備，應兼顧經濟性，可適當放寬線路電壓損失允許值的要求。
