水阻柜檢修注意事項

發布時間：2021-06-10

瀏覽量：0

發布人：未知

分享到

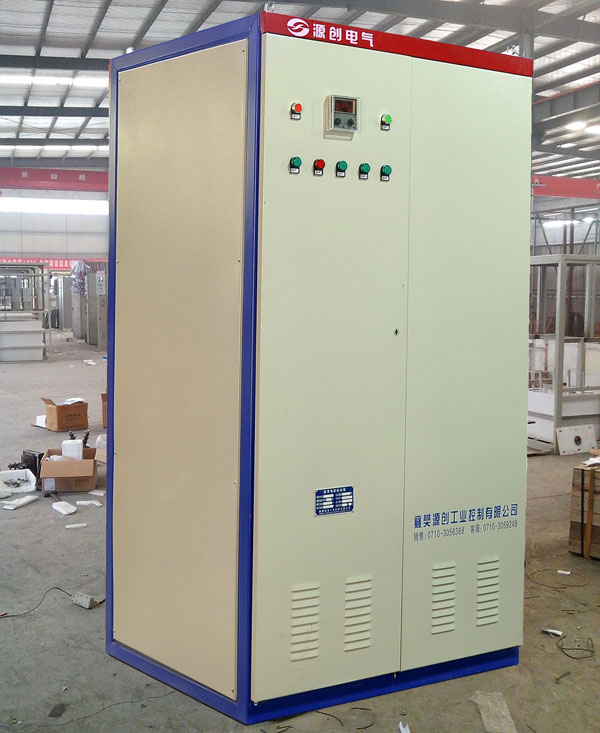

液體電阻起動柜主要由以下幾個部分組成：水箱、極板（分動極板及靜極板）、傳動機構、限位機構（行程開關）及相關電器元件，如繼電器（或PLC）、時間繼電器、接觸器、按鈕、指示燈等裝置構成，主要適用于400V、3KV、6KV、10KV各個電壓等級，功率范圍從500KW-30000KW，與頻敏電阻、變頻器，電抗器等其它起動方式相比，具有起動功率因數高（因是阻性負載）、適價低、維護簡單等特點，低可將電機啟動電流限制在額定電流的1.3倍，有效減小電機啟動對電網的沖擊，因而在近年來廣泛受到用戶的親賴。
以一臺10KV繞線電機做為示例，詳細介紹工作原理：
1、將水阻柜就位，在水箱中加水至適當水位；
2、按比例加入適當?shù)碾娊赓|(zhì)；
3、接入水阻相所需的電源（三相四錢380V），手動試驗動極板運行方向，如果方向不對，更改相序；
4、單機調試水阻柜運行是否正常，重點檢查限位開關、時間繼電器等；
5.連接水組柜與電機開關柜之間的聯鎖及保護線路；
6.連接電機轉子回路至水阻柜接線端子；
7、電機開關柜合閘，啟動電機；
運行原理如下：電機開關柜合閘的同時，水姐柜接收到真空斷路器運行信號，動極板自上而下開始運行，在設定的時間內電組值逐新下降，當電阻接近于零時，安裝在水阻柜內的真空接觸器吸合，電機啟動完成，經過延時幾秒后，動極板自動復位至原始狀態，等待一下次啟動，如水阻柜在預定的時間內起動沒有完成就會發出一個故障提示信號，自動切斷開關拒，電機不開路。
對于籠型電機而言，液體電動起動柜有兩種方式，對于星型接法的電機，如星點能夠打開，原理與繞線電機水阻柜的原理基本相同，對于角型接法或星點不能打開的籠型電機，水阻柜只能串接在定子回路中，電機啟動完畢后需要將水阻柜用斷路器隔離開，以防水阻柜長期帶電引發事故。
目前，不少水阻柜生產廠家在設計及生產時為降低成本，水阻柜只采用一臺真空斷路器，電機啟動完成后水阻柜仍然帶電，這是不可以的，萬一水箱受損，液體泄露，會引發事故。
水阻柜的檢修需要注意事項：
為了能夠讓水阻柜長時間運行，需定期做好水阻柜的維護和檢修工作，基本上每月一次即可。水阻柜的具體檢修流程如下：
1. 對水阻柜內設備進行清掃除塵。
2. 檢查真空接觸器與動極板聯接線（由于動極板在啟動時與定極板接觸所以很容易導致連接線斷裂，發生短路故）。
3. 檢查緊固一次線、二次線端子排。
4. 檢查伺服電機傳送帶有無破損現象。
5. 動極板滑動桿應始終保持有潤滑油。
6. 檢查水箱內水位（應不低于下限位）。
7. 檢查水位報警系統是否良好。
