電容柜無功補償容量計算表

發布時間：2018-03-09

瀏覽量：0

發布人：未知

分享到

提高電網功率因數，節約電能，提高供電質量。工作原理：通過自動補償控制器收集到負荷端的無功損耗(功率因數)情況,自動進行電容補償的投切動作,從而達到減少無功損耗、提高功率因數的目的。電力系統中的負載類型大部分屬于感性負載，加上用電企業普遍廣泛地使用電力電子設備，使電網功率因數較低。較低的功率因數降低了設備利用率，增加了供電投資，損害了電壓質量，降低了設備使用壽命，大大增加了線路損耗。

是否進行無功補償與設備功率沒有直接關系，若設備功率因數小于0．9則要進行補償。目前無功補償主要是在變電所低壓側集中補償，就地補償用得很少。

一般來說，民用建筑，不會有太多的功率因數低的大設備，一般在變壓器低壓側集中補償就可對于電梯，一般配套控制箱內都有補償措施的。

無功功率補償，簡稱無功補償，在電力供電系統中起提高電網的功率因數的作用，降低供電變壓器及輸送線路的損耗，提高供電效率，改善供電環境。所以無功功率補償裝置在電力供電系統中處在一個不可缺少的非常重要的位置。合理的選擇補償裝置，可以做到大限度的減少電網的損耗，使電網質量提高。反之，如選擇或使用不當，可能造成供電系統，電壓波動，諧波增大等諸多因素。

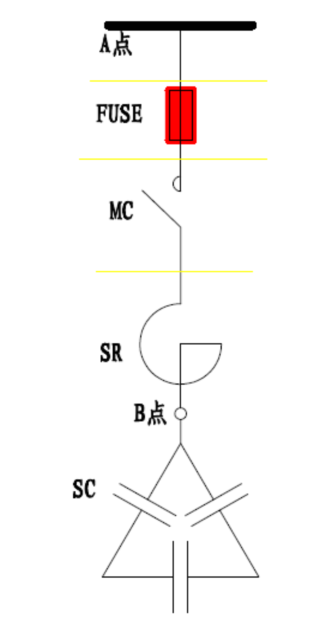

電容柜無功補償容量計算表

此方法是基于ABB的電容補償計算方法得到
	參數	符號	數值	單位	注釋
	系統電壓	Va=	400	V	使用時將系統電壓Va、補償電容容量Qa、額定頻率f的具體數值填入，還需要填入Xl的取值，隨后表中將自動出現結果。
	系統補償電容的容量	Qa=	25	KVAR
	額定頻率	f=	50	Hz
	電容充電電流	Ia=	36.08545035	A
	選用熔斷器的電流規格	大于	54.12817552	A
	接觸器規格
	電抗器（SR）規格	Xl=	7	%Xc
	電抗器電感值	L=	3.835353743	mH	1/（23.14f0）^2/C
	諧振共振點	f0	3.77964473	次
	B點的工作電壓	Vb=	430.1075269	V	Vb=Va/（1-Xl/100）
	B點的無功等效補償量	Qb=	26.88172043	KVAR	Qb=Qa/（1-Xl/100）
	設計安全電壓	Vm=	11.6	%	因Q正比于V^2
	補償電容實際電壓	Vc=	480	V	Vc=Vb*（1+Vm）
	電容補償的容量	Qc=	33.48	KVAR	Qc=Qb*（Vc/Vb）^2
	補償電容的電容值	C=	462.7786624	μF	C=Qc/(23.14f)/（Vc）^2

系統補償電容的容量:是對系統的無功容量的估算，即根據系統的實際運行電流和功率因數進行計算系統的無功容量。
設計安全電壓是根據各地區的電壓波動選擇的，該值即為（U-400）/400的百分值，因此根據實際值計算出Vm，然后選擇廠家給出的電容型號。比如某地電壓為435V，則Vm=(435-400)/400*%=8.75%。實際該值就是將本地區的電壓波動折算到標準電壓的一個系數。

Vm的值較實際電壓波動小的話可能出現短時間的電容過壓，這會影響電容壽命，甚至擊穿。因此，選擇Vm應該以電容的上限耐壓來選擇。
所謂補償容量是電容器+電抗器后對系統的輸出無功容量。

參數符號數值單位系統電壓Va=400V系統補償電容的容量

Qa=25KVAR額定頻率f=50Hz電容充電電流Ia=36.08545035

A選用熔斷器的電流規格大于54.12817552A

接觸器規格電抗器（SR）規格Xl=7%Xc電抗器電感值L=3.835353743mH諧振共振點f03.77964473次B點的工作電壓Vb=430.1075269V

B點的無功等效補償量

Qb=26.88172043KVAR

設計安全電壓Vm=11.6%補償電容實際電壓Vc=480V電容補償的容量Qc=33.48KVAR補償電容的電容值

C=462.7786624μF

設計安全電壓是根據各地區的電壓波動選擇的，該值即為（U-400）/400的百分值，因此根據實際值計出的電容型號。比如某地電壓為435V，則Vm=(435-400)/400*%=8.75%。實際該值就是將本地區的電壓波系數

1低壓系統電容補償柜容量如何確定

按變壓器有效負載容量計算所需總補償量去安裝，無功功率控制器會根據負載力率情況自動投、切電容器組的。變壓器效率一般為0.8，若功率因數從0.7提高到0.95時每KW需電容量為0.691千乏，如1臺1250KVA變壓器需要補償總電容量：

1250×0.8×0.691＝691(千乏)

0.691系數是這樣計算出來的：以感性負載有功功率1KW、功率因數從0.7提高到0.95時所需電容補償量：

有功功率：P＝1KW視在功率(功率因數0.7時)：S1＝1/0.7≈1.429(KVA)

無功功率：Q1＝根號(S1×S1－P×P)＝根號(1.429×1.429－1×1)≈1.02(千乏)

功率因數0.95時的視在功率：

S2＝1/0.95≈1.053(KVA)

無功功率：Q2＝根號(S2×S2－P×P)＝根號(1.053×1.053－1×1)≈0.329(千乏)

電容無功補償量：Qc＝Q1－Q2＝1.02－0.329≈0.691(千乏)
