　　LP系列無環流靜止式進相器是以高性能微處理器為核心，采用先進的控制技術，專為大中型繞線式異步電機設計開發的新一代就地無功功率補償裝置，節能降耗效果顯著，半年左右可收回成本。

　　廣泛應用于水泥、化工、木業、糖業、鋼鐵、冶金、礦山等各行業高低壓交流繞線異步電動機的無功功率就地補償及建材、冶金等行業的球磨機、水泵等設備上。

　　進相器與其它補償方式的區別及優勢：

　　LP靜止式進相器對無功功率的補償與電機定子側并聯電容器補償有本質的不同。電容補償只是對電機之外的電網無功進行補償，它只是減少了電網上無功的傳輸量，而電機的電流、功率因數等電機本身的運行參數無任何變化。

　　LP靜止式進相器與傳統旋轉式進相機也不同。LP系列進相器采用了先進的交—交變頻技術和微機、可控硅控制技術，可自動跟蹤電機運行狀態的變化并自動凋整相關參數以達到佳的補償效果，這是傳統旋轉式進相機無法做到的。
另LP系列靜止式進相器從根本上克服了傳統旋轉式進相機“整流子”結構特別怕塵埃、壽命短、維修頻繁的缺點，其進相機構無轉動部件，不怕灰塵、可靠性高、使用壽命長、維修方便，是理想的取代自激式進相機的新型產品。

進相器工作原理
進相器是串接在電機轉子回路中，通過改變轉子電流與轉子電壓的相位關系，進而改變電機定子電流與電壓的相位關系，達到提高電機自身的功率因數和效率，提高電機過載能力、降低電機定子電流、降低電機自身損耗的目的。

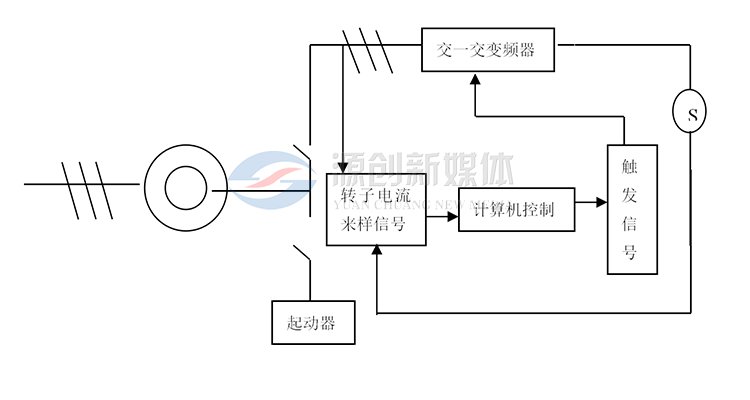

圖1：LP系列靜止式進相器接線圖

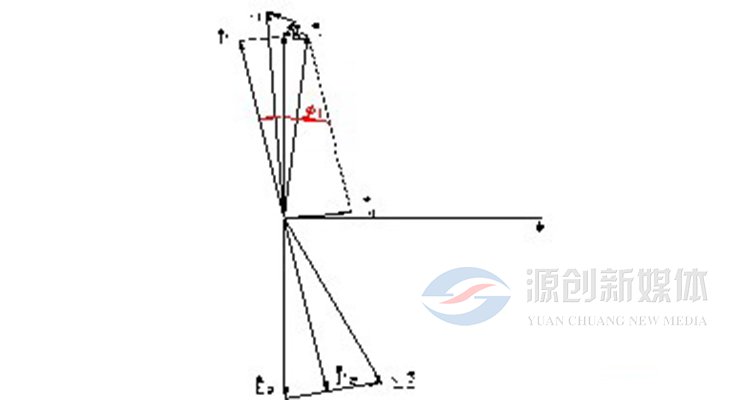

LP系列靜止進相器通過檢測電機轉子回路電流的變化，經過控制器的智能化處理，能自動跟蹤電機轉速的變化，控制變頻器把50Hz的交流市電轉變成與異步電動機的轉子電流頻率相同的電勢EF，施加到繞線式異步電動機的轉子繞組上，以改變電機的轉子和定子電流的相位。使異步電動機的功率因數明顯提高（如圖2所示），從電網吸取的無功功率大大減少，定子電流大幅度降低。
